設備・工程

独自設計・自社独自のフォーミングマシン

バネの製造機械は、元々エンジニアである会長が考案し、協力企業のサポートで作った自社製です。製造機械の自社設計により、より高品質に安定したバネの量産を可能にしています。

設備1

マルチフォーミングマシーン(自社製)

設備2

新型INFフォーミングマシーン(自社製)

ドイツ製の高性能機器

ドイツWAFIOS社製のNCN機FMU-2を導入。コンピュータ制御によってより精密かつ複雑な仕様ニーズに対応しています。

設備1

FMUフォーミングマシーン(ワフィオス製)

設備一覧

※スマートフォンの場合、横スクロールできます。

設備 台数 設備能力等
フォーミングマシン(自社製) 24 線径Φ0.7~Φ3.0mm
NCフォーミングマシン(自社製) 3 線径Φ0.7~Φ3.0mm
CNCベンディングマシン(ワフィオス製) 1 線径Φ0.8~Φ2.5mm
スプリングフォーミングセンターRX-40型(ITAYA製) 1 線径Φ1.5~Φ4.0mm
プレス(5トン) 1
熱処理炉(バッチ式) 2
汎用フライス盤 2
汎用旋盤 1
コンターマシン 1
ボール盤 1
超硬研磨機 1
固定グラインダー 1
投影機 3
画像寸法測定器 1
荷重機 1
エアーコンプレッサー 1

製造ライン 工程

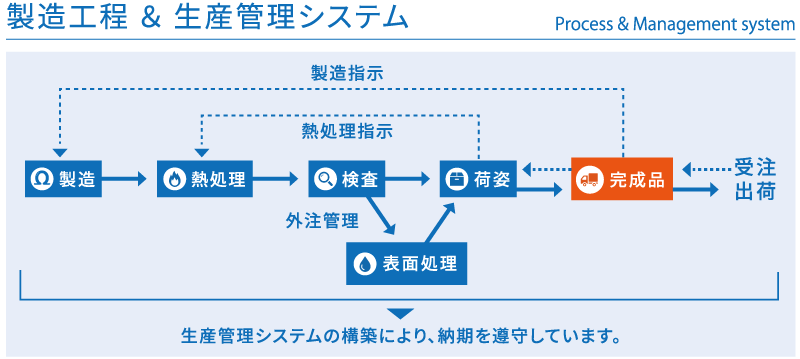

製造ライン図

成 形

(マルチフォーミングマシーン、新型INFフォーミングマシーン、FMUフォーミングマシーン)
ばね用硬鋼線を使用し、ばねやホースクリップの形にしていきます。

成形

熱処理

成形した製品を焼鈍(300℃~435℃)する事で、ばね製品(弾性体)となります。

成形

検 査

ばねが正確な寸法や角度になっているかを検査します。

成形

表面処理

サビ止めや識別などの為に表面処理を行います。

荷 姿

顧客のニーズに合わせた荷姿にして、通い函に収めます。

荷姿

出 荷

ばねをパレットにまとめてトラックに積み込み、自動車工場等に運ばれ組み立てられます。

出荷
